垂直绿化及屋顶绿化施工总结
  • 2018-10-17
  • 麦浦园林
  • 2502
一、垂直绿化施工

凤凰谷垂直绿化,对我们公司来说,是一次挑战。不管是技术,高度、难度,解决了,就是一次飞跃,。也在这次的施工中,提高了自己的施工水平,对在以后的施工中积累了宝贵的经验。结合实际,说说施工的流程,以及遇到的问题及解决。
凤凰谷垂直绿化的施工,主要步骤:钢架结构和不锈钢力臂施工、滴管系统施工、框体外挂(框体栽苗、养护、运输等)、挂好后养护等。


垂1

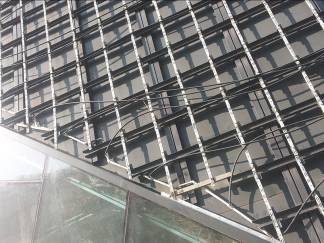

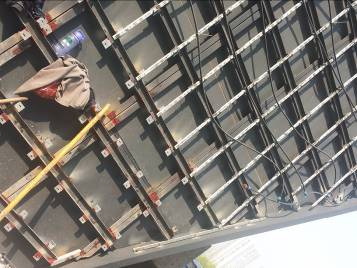

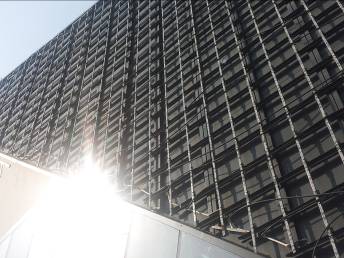

钢架结构和不锈钢力臂施工
首先,根据图纸,标出我们需要的尺寸,框体的尺寸是固定的,在安装角码时,一定要注意尺寸。角码的固定眼是可以调整的,有2Cm的调整距离,这个对不锈钢力臂的安装调整有一定的好处的,在角码上安装不锈钢力臂,可以使力臂在固定的位置,不会因为角码的偏差使力臂安装不上去。力臂是固定框体的主要载体,安装时一点也不能马虎,它是承重的,而且还要防锈,所以用的就是不锈钢件。钢架结构也是,焊接好后,要经过防锈处理,并要涂保护漆。因为钢架结构会用好多年,而且会在阴湿的环境下。焊接的位置,一定要交代焊接的师傅满焊,怕有侥幸的心理,一个焊点不好无所谓,短时间无所谓,但我们是长期的效益,一旦有一个焊点出问题,就会有连锁反应,那时就得不偿失了。而且我们的框体本身就很重,浇水后,结构承载的重量会很大,所以一定要保证万无一失。力臂的安装也是如此,力臂的按照一定要按照尺寸严格要求,不能有丝毫的偏差,框体的尺寸是固定的,有一点点的偏差,就安装不上去。还有就是斜边的角码安装,我们的框体是四角安装固定,靠近斜边的位置,会出现斜切边的情况,所以在斜边的位置,我们的角码为了保证斜边矿的安装,就要在斜边上多安装角码和钢结构,我们在这的考虑是把斜边用钢材把它全部连接起来,连成一个整的结构,在斜边上不确定的位子上多安装一个角码,以备不时之需。在后来的施工上证明了我们的预测,起到了很好的作用。虽然力臂多用了一点,但对框体的固定是很有作用的,解决了一些因为框体切边后的固体难的问题。


垂2

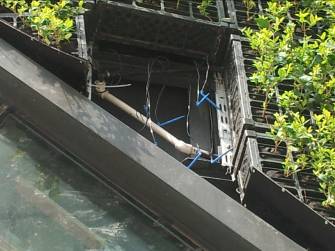

滴管系统的安装
滴管系统的安装,解决了垂直绿化浇水难、浇不透的问题。钢结构施工完成,我们就进行了滴管系统的施工,根据力臂的位置,我们安装滴惯管。在安装之前,先在图纸上分成四个区,作用是保证浇水的均匀。并把每个区的滴灌管连接,安装上排气阀和冲洗阀,保证滴管系统的更好工作。这个装置也能保证冬天时排掉水管里的多余的水,使冬天水管不受冻。滴管系统的组成,首部(控制器、电磁阀、过滤器、压力表、施肥器、减压阀)、主管、PE管、滴头、滴箭、冲洗阀、排气阀等。
在钢结构力臂位置把滴灌管按照不同的区域安装好后,连接到主管,在连接到首部上,就可以试水了,在试水时,先打开一个头,把管道冲洗一下,我们主管用的是PPR管,在安装时可能有垃圾,所以要冲洗一下,在冲洗好后,就要试水,也可以测试一下冲洗阀和排气阀的作用。我们这的主管进水压力是0.38MPA,经过减压阀调压后的工作压力是0.2-0.25MPA,经过48小时间的测试后,没有出现问题。然后按照框体的浇水的要求,每个力臂之间安装两个2L的压力补偿滴头,A\C区两个面,一共500平方左右,共安装滴头4000个,两个人安装5天完成,我们这因为不给搭脚手架,所以是蜘蛛人的施工模式,安装的有点慢。安装完成后,试水12小时,这里有手动的浇水实验和自动的浇水实验,效果多很好。试水结束后就可以进行框体的安装了。


垂3


垂4


垂5


垂6

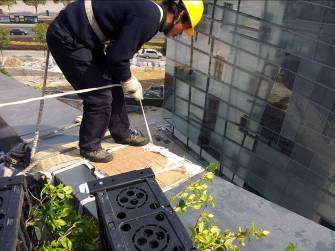

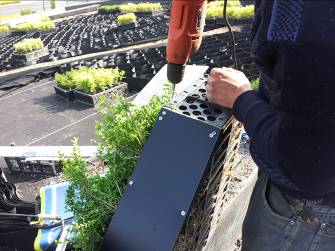

框体外挂

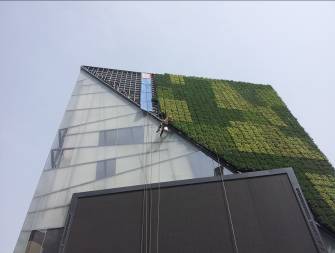

我们的框体外挂施工,是以蜘蛛人的施工方式进行的,这种施工难度有点大,但经过大家的努力,还是顺利的完成了施工,并经过一点时间的养护观察,没有出现任何问题。

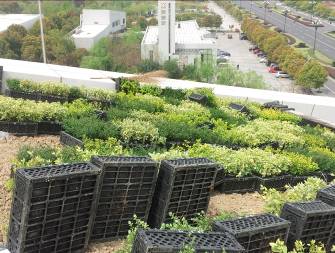

这个框体是在高淳基地提前栽植好的,并养护了一点时间,已经成活了,在确定了施工日期后,用汽车运输来的。用吊车吊到屋顶,按照框体编号放好,蜘蛛人施工的方式是从上往下安装。在屋顶装上不锈钢扣件和塑料件,用不锈钢螺丝固定,插上滴箭后用绳子顺着彩钢瓦的滑道滑到安装位置安装,蜘蛛人安装前要调整好滴箭后,安装,并安装塑料防滑臂,这样一个框体就安装完成,一天平均能安装170-190个,但在边角安装时就比较的慢,要先确定框体安装尺寸,对框体切割,用无纺布和铝塑板封边,切割的框体少了固定的角,就用不锈钢钢丝固定。A\C区一共施工20(3.26-4.15下雨休息一天)天。框体施工结束后,就进入正常的养护观察期。


垂7


垂8


垂9


垂10


垂11

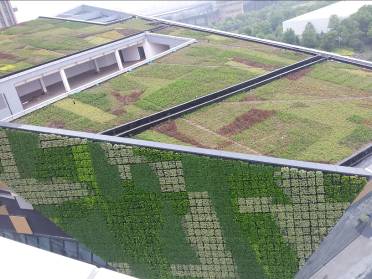

养护观察
施工结束后,我们就把滴管系统的浇水时间设置在每天的10:00开始,每区浇水20分钟,每天多去观察、记录,并观察没区的浇水情况。经过一个月的观察,框体的植物生长很好,特别是亮叶忍冬生长特别神速,在一个月的时候我们让蜘蛛人修剪一次。并打药防治病虫害一次。一直到现在,我们还在观察中,还在注意绿墙的生长情况。
从整个绿墙的施工情况来看,这是一个挑战,在单位领导的领导和关心下,我们经过努力学习,实践、讨论,很好的完成了凤凰谷垂直绿化的施工。特别是滴管系统的施工,在单位做过一些,但多是在平地上,考虑的少,在吴经理的指导下,经过学习和实验,完成了滴管系统的安装,并正常的工作了,使我从半知半解到熟练掌握,并熟练运用。在整个施工过程中,对蜘蛛人培训、指导,并在现场参与施工,使蜘蛛人从门外汉变成我们的施工熟手,成为我们的施工高手,我很自豪,但不骄傲,因为我也是一个学生,好多问题我也是在现场遇到,并在现场想出办法,解决问题,使施工能顺利正常的进行。在以后的绿墙施工中,我能利用这次学到的经验,更好的完成施工任务。 二、屋顶绿化

屋顶绿化的施工步骤:清理场地、铺排水板和无纺布、编石笼和透水管、排土工格栅和钢丝绳固定、铺土、安装滴灌管、种苗、养护。屋顶是有斜度的,这在我们的屋顶施工中很少碰到,所以这在现实施工中就要注意水土流失,所以我们在这次施工中用了土工格栅和钢丝绳,作用就是保土。


屋1

清理场地,这是在屋顶施工中多要做的,特别是交叉施工的工地,垃圾特别的多,一定要清理干净。

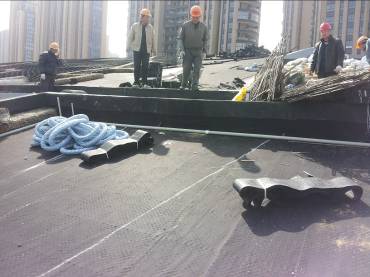

铺排水板和无纺布
排水板的铺放,是保证排水畅通的保证。我们这用的是高度1cm的排水板,上面铺无纺布,保证土不会掉到结构层,也可以阻隔植物根向下生长。在铺无纺布的时候,在交接处涂上胶水。


屋2

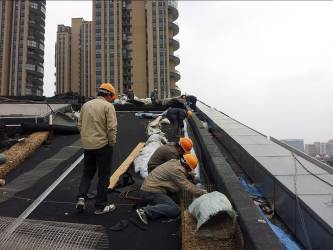

编石笼和放透水管
作用是提高透水性和方便屋面作业,每个屋面多很大,对屋面的整体排水不是很好,根据屋面的结构,摆放石笼,中间放透水管加鹅卵石,外面用不锈钢的做成30*20cm的石笼,即美观,又可以作为作业路,起的作业很大。正因为这样,我们把屋顶滴管的电磁阀的位置多放在旁边,对操作和检修来说多很方便。


屋3

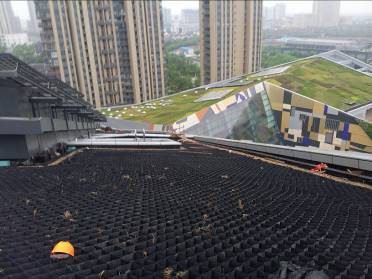

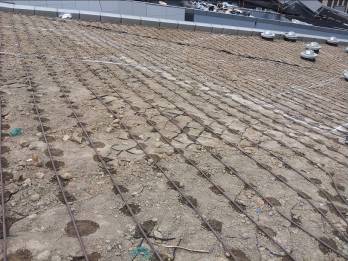

铺土工格栅和钢丝绳固定
土工格栅有两种,一种拉开空格30cm,一种拉开15cm的,这个是针对两个不同的屋面斜度,A区屋面斜度大概在15度左右,B区屋面的斜度大概在30度左右。斜度大,空格大,对保土不是很好。拉好土工格栅后,用钢丝绳横拉穿过格栅,在两头固定,每个120cm有一个固定,这样可以很好地保证土的流失,保证苗的成活率。我们以前的施工中,从来就没有出现斜屋面这用的情况,这也给我提供了学习的机会,在以后的施工中积累了宝贵的经验。
B区北立面的情况更特殊,斜面达到45度左右,这更是一个难题,我们的解决方法是利用无纺布袋灌土,开口种苗,结合滴箭,很好地解决了这个难题,这真是一个天才的想法。也创造了斜面屋顶施工的一种新的模式。打破了斜屋面不能做屋顶花园的传奇。所以我们一定要多思考、多学习。


屋4

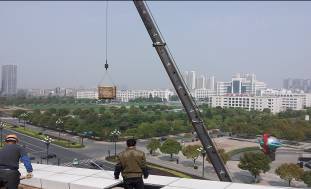

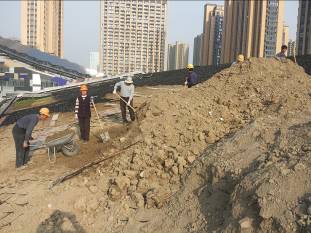

铺土
我们这的上土主要是用吊车结合人工,夜里把土送来,白天用吊车吊到屋顶,人工用独轮车运开,整平。屋顶有斜面,在上面的施工有些困难,利用的人工比较的多。土工格栅有时也会出现土铺过没铺实,这在B区屋面出现的特别多,也提醒我们要加强现场的管理,避免出现情况。给后面的栽苗带了不必要的麻烦。


屋5


屋6

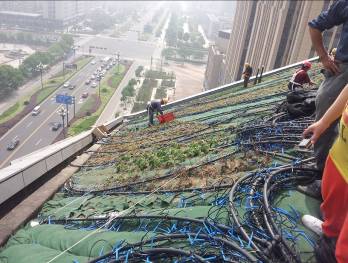

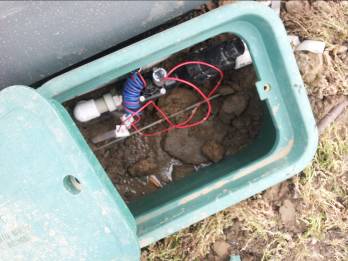

滴灌管的安装
其实在铺好无纺布之后,我的水管就开始铺设了,把需要安装电磁阀的位置接出来,我们土的厚度在20cm左右,所以管子留的会长点,一般在30cm左右,用堵头堵掉,在每根管子的最低端安装手动排水阀,安装完成后,试水试压12小时,确定没有问题后,用保温材料包管。放水管的同时也会把电线管和电线放到位。土铺完就要进行滴灌管的安装,与电磁阀同时进行,接好后的电磁阀和滴灌管多要测试,测试12小时,保证在以后的工作中正常运行。我们A\B\C三个区的浇水多是自动滴灌系统,这在我们所有的屋顶绿化施工中也是没有的,以后的养护工作就是除草、防治病虫害和滴灌系统的维护。屋顶花园在夏天的养护量是很大的,7000平米的屋面,要靠人工浇水,要想浇透,可能需要一个人浇一整天。以后的屋顶绿墙施工可以推广这项技术,充分利用滴灌。


屋7


屋8


屋9

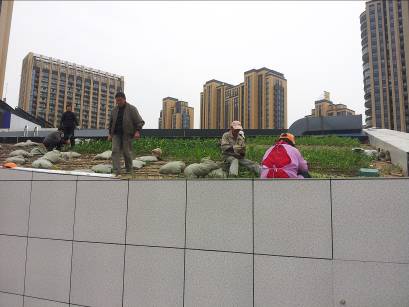

种苗
根据图纸的的要求,先画好种植块,开始栽苗。我们这用的多是袋苗,可以保证成活率。栽植品种有速铺扶芳藤、黄金菊、佛甲草、紫叶千鸟花、大花金叶六道木、凹叶景天、匍叶亮叶忍冬、丛生福禄考等,栽后效果不是很好,每个板块太小,看上去有点乱,胆小的质量还是不错的,成活率很高。特别是现在紫叶千鸟花在开花,看上去很漂亮,要是连成一片,那效果,真的很漂亮,可能也是为了突出这个这个建筑的一个特性,“乱针绣”,所以连屋顶的绿化栽植也是一个字“乱”。


屋10

养护
养护其实是一个大头,三分栽,七分养,真的很重要,栽的太好,养不上心,也是没用的。我们这还有自动滴灌系统,减少了养护的工作量,但也不能马虎,在开展其它养护工作的同时,也要做好滴灌系统的维护,只有在最佳状态,才能更好地为你服务。
